1、概述及原理

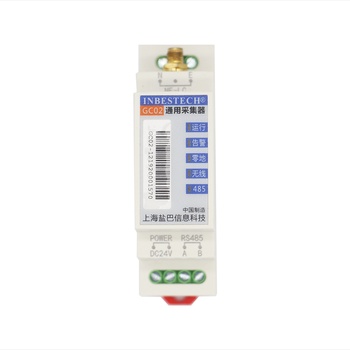

IBT-GC02智能通用采集器是为满足智能建筑节能管理、电气火灾监控等场景,用于对各类传感探测设备和仪器仪表数据进行采集,同时提供RS485通信与零地电力载波通信数据接口转换并上传至智能主机的关键设备。
零地电力载波通信是盐巴科技自主研发的高性电力载波通信,在GC02智能通用采集器上应用将大大降低传统总线方式的实施难度和成本,同时也避免了各类无线通信技术在电气环境中被屏蔽等问题。GC02智能通用采集器能方便快捷地帮助用户快速部署智能用电安全与能耗管理系统。

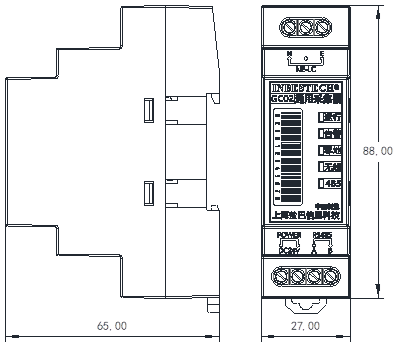

IBT-GC02智能通用采集器外型简图
IBT-GC02智能通用采集器端子与指示灯说明简表:
序号 | 名称 | 解释说明 |
1 | 上侧接线端子 | 用于连接零地载波通信接口 |
2 | 上侧端子说明 | 端子接线说明 |
3 | 商标 | 上海盐巴信息科技英文商标 |
4 | 设备型号(简写) | 设备型号IBT-GC02简写 |
5 | 设备序列号条码 | 设备唯一序列号 |
6 | 生产公司 | 生产公司标识 |
7 | 下侧接线端子 | 端子接线说明 |
8 | 上侧接线端子 | 包括电源和RS485通信接入 |
9 | 指示灯 |
设备有五个指示灯,分别为运行、告警和零地在阿波通信、无线通信、RS485三种通信指示灯 运行:指示设备是否正常工作,正常情况下1Hz的频率闪烁 告警:指示设备是否故障,“灯亮”表示有故障,“灯灭”表示工作正常 通信:当设备通信时,指示灯点亮 |
10 | 产地标识 | 中国制造 |
类型 | 参数 |
额定工作电压 | 24V DC |
工作电压范围 | ±20% |
正常工作温度范围 | -20℃~ +60℃ |
极限工作温度范围 | -40℃~ +70℃ |
贮存与运输温度范围 | -40℃~ +85℃ |
不凝结湿度 | 月平均90%,日平均95% |
RS485通信接口 | 1路RS485通信接口,支持DL/T645-2007、Modbus-RTU、IBT-IOT等多种通信协议 |
零地载波通信接口(NEPLC) | 1路零地载波通信接口,通过400V电气系统零线和(或)地线进行数据通信 |
无线通信接口 | 频段433MHz |
MTBF |
50000小时 |
指示灯
采用高亮度,长寿命贴片LED指示灯,分四类功能指示不同状态
通信状态指示灯
有3种通信状态指示灯,分别代表零地载波通信、无线RF通信和RS485通信,“灯亮”表示正在通信。
设备状态指示灯
有2个设备状态指示灯,运行指示灯和告警指示灯。
通信
具有3种通信接口,包括零地载波通信、无线RF通信和RS485通信。支持DL/T645-2007、Modbus-RTU、IBT-IOT等多种通信协议。
零地载波通信方式(NEPLC)
本通信方式使用交流电线的零线和地线作为通信信道,无需单独布线,主要适用于楼宇建筑中的强电配电箱之间的通信。主要用于采集器之间相互通信,实现对电能表、电气火灾探测器、温湿度传感器、烟感等传感器设备的采集。
无线RF通信方式
本通信方式使用无线RF通信接口,无需单独布线,主要适用于楼宇建筑中的单独供电设备的数据通信以及对零地载波通信的补充。主要用于采集器之间以及独立供电设备的相互通信,实现对电能表、电气火灾探测器、温湿度传感器、烟感等传感器设备的采集。
RS485通信方式
主要用于采集电能数据或其它基于RS485通信接口的第三方设备,通信协议支持DL/T645-2007电力通信规约、Modbus通信协议、IBT-IOT物联网通信协议等,波特率可配置
4、安装接线
设备安装
IBT-GC02智能通用采集器外形尺寸:87.8(长)*25(宽)*65(高)。
控制器采用标准35mm导轨安装方式。
采集器接线
l 下侧端子接线说明
下侧接线端子主要为电源和RS485通信接口,见下图所示:
接口说明
下侧端子中左侧的两个端子是设备的电源接入端子,采用24V直流电源供电,最大功耗不大于100mA,无极性接入。
下侧端子中右侧的两个端子是设备的RS485通信接口端子,请按实际总线接入对应的A和B。
l 上侧端子接线说明

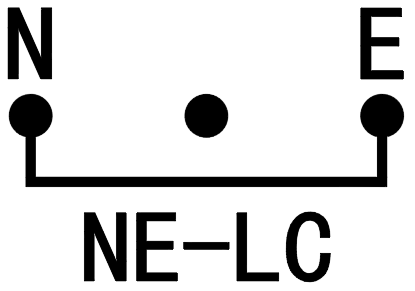

上侧接线端子主要为零地载波通信接口,详见下图所示
接口说明
IBT-GC02智能通用采集器上侧接口用于连接零地载波通信接口:
N:交流零线
E:交流地线
IBT-GC02智能通用采集器的运输和拆封不应受到剧烈冲击。采集器放在仓库内保存时,应在原包装的条件下,放置在台架上。叠放高度不得超过10箱,拆箱的控制器叠放高度不得超过5只。
保证期限
IBT-GC02智能通用采集器自出厂之日起12个月内,在用户遵守说明书规定要求,并在制造厂封条仍完整的条件下,若发现控制器不符合定货技术要求时,公司给予免费维修或更换。
