物联网通信设备 IBT-GW02通信主机
详情

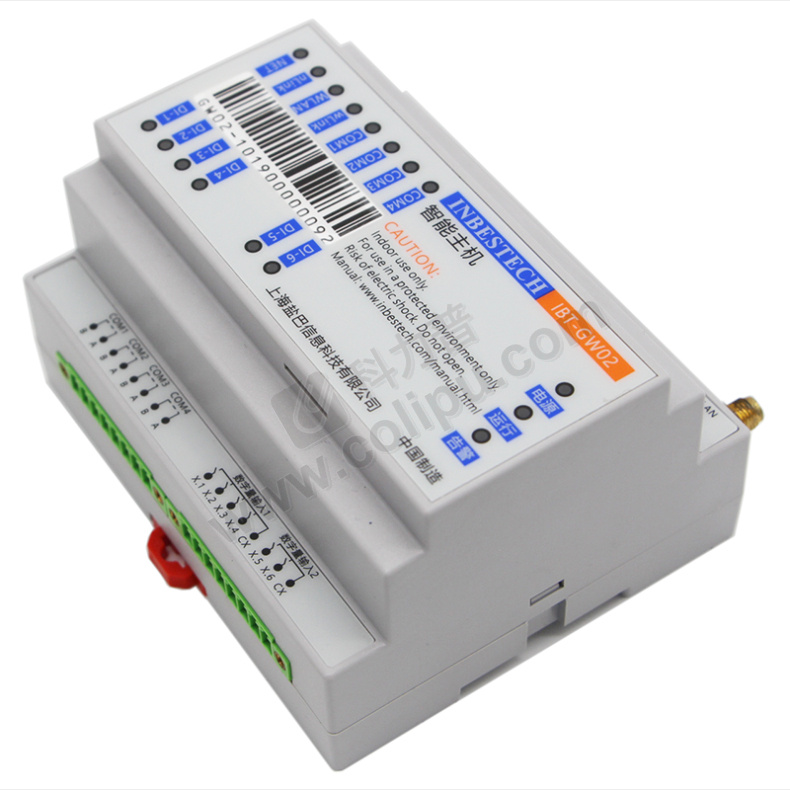

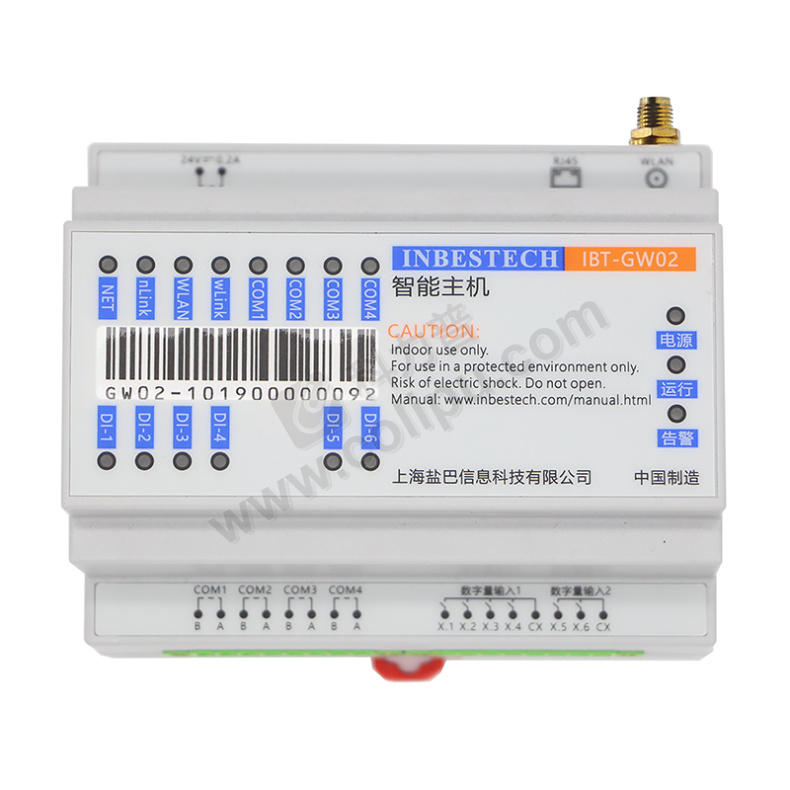

IBT-GW02智能主机端子与指示灯说明简表:
序号 | 名称 | 解释说明 |
1 | 上侧接口端子说明 | 包括直流电源输入、以太网接口和无线通信天线 |
2 | 通信状态指示灯 |
“Net”灯亮表示网线已连接; “nLink”灯亮表示已连接数据中心; “WLAN”灯亮表示无线已经注册到网络; “wLink”灯亮表示无线已连接数据中心; “COM1~4”灯亮表示4路串行接口通信中; |
3 | 唯一条码 | 设备唯一条码 |
4 | 数字量输入指示灯 | 六路数字量输入,分两组接入,直接接入干接点,“灯亮”表示输入闭合,“灯灭”表示输入断开。 |
5 | 下侧接口端子说明 |
包括4路RS485通信和6路2组数字量输入 |
6 |
天线接口 |
无线通信天线接口 |
7 |
产品信息 |
产品注册商标,产品型号和产品中文名称 |
8 |
认证标准 |
产品CQC认证标志 |
9 |
状态指示灯 |
三个状态指示灯:电源、运行和告警指示灯
|
10 |
生产公司 |
生产公司标识 |
11 |
产地标识 |
产品生产产地标识 |
2、 技术指标
类型 | 参数 |
额定工作电压 | 24V DC |
工作电压范围 |
±20% |
正常工作温度范围 |
-20℃~ +60℃ |
极限工作温度范围 |
-40℃~ +70℃ |
贮存与运输温度范围 | -40℃~ +85℃ |
不凝结湿度 |
月平均90%,日平均95% |
数字量输出通道 |
2路继电器输出通道 |
数字量输入通道 |
4路干接点输入通道 |
RS485通信接口 |
4路RS485通信接口,支持DL/T645-2007,Modbus-RTU |
可选无线通信方式 |
4G LTE无线通信和2G GPRS无线通信两种 |
以太网通信接口 |
通过因特网连接数据中心,RJ45接口 |
MTBF |
50000小时 |
3、功能特点
1.1.3.1 数字量输入功能
具有6路2组数字量输入功能,已匹配供电回路,只要接入干接点即可,详见接线图。
1.1.3.2 指示灯
采用高亮度,长寿命贴片LED指示灯,分四类功能指示不同状态
1.1.3.3 数字量输入指示灯
有6路2组数字量输入指示灯,“灯亮”表示输入闭合,“灯灭”表示输入断开。
1.1.3.4 通信状态指示灯
以太网状态指示灯、无线网络状态指示灯和4路RS485通信状态指示灯。
以太网状态指示灯:用于指示以太网工作状态,其中【NET】表示网线已经正常接入,【nLink】表示已连接数据中心。
无线网络状态指示灯:用于指示无线网络工作状态,其中【WLAN】表示无线模块已经注册是网络,【wLink】表示已连接数据中心。
RS485通信状态指示灯:“灯亮”表示正在通信。
1.1.3.5 设备状态指示灯
有3个设备状态指示灯,电源指示灯、运行试试灯和告警指示灯。
1.1.3.6 通信
具有1路以太网通信接口、1路无线网络通信接口(4G和2G可选)和具有4路RS485串行通信接口。支持DL/T645-2007,Modbus-RTU,IBT-IOT通信协议。
1.1.3.7 以太网通信
通过因特网与数据中心进行数据交互,包括采集数据主动上报,设备档案下发,固件升级等功能,标准RJ45网线接口。
1.1.3.8 4G LTE无线网络通信
本通信采用工业级4G LTE无线网络通信解决方案, 实现快速可靠的与数据中心进行数据通信。
1.1.3.9 零地载波通信方式(NE-PLC)
智能主机借助零地电力载波通用采集器, 可以通过原电气系统的零线和(或)地线进行传感探测层的数据通信连接,避免工程实施时需要穿墙打洞破坏建筑,也避免采用无线通信技术面临信号屏蔽等问题。
1.1.3.10 RS485通信方式
主要用于采集电能数据或其它基于RS485通信接口的第三方设备,通信协议支持DL/T645-2007电力通信规约、Modbus通信协议等,波特率可配置
